特點：
重量輕、操作簡單、檢測精度高等特點，既減輕了檢測人員的勞動強度，又提高了檢測效率，是回彈法、原位推出法等方法的替代產品。
主要技術指標編輯
1。 貫入深度：20正負0.1mm
2。 貫入力：800正負8N
3。 貫入深度尺量程：20mm
4。 精度：0.01mm
5。 測釘長度：40mm

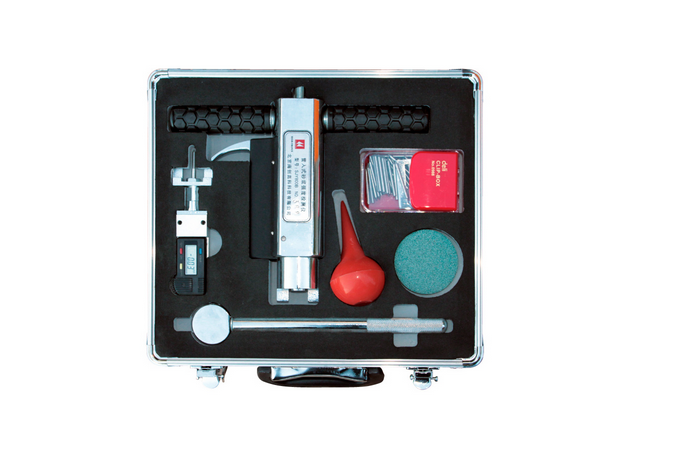

標準配置：編輯
1.SJY800B 型主機 1 臺；
2.貫入數據處理器 1 臺，
3.數據傳輸線壹根
4.測釘肆拾
5.弧線鉤式省力杠桿 1 個
6.直讀自復位式數顯貫入深度測量表 1 只
7.測釘量規 1 只
8.吹風器 1 個
9.*********儀器檢驗合格證書 1 本
10.行業標準規范 1 本
11.說明書 1 本
12.鋁合金包裝箱 1 只
13.貫入數據分析軟件 1 盤
使用注意事項：編輯
1、貫入式砂漿強度檢測儀在掛鉤狀態時不應保持較長時間同，應盡快釋放工作彈簧。
2、不得隨意空彈及拆卸貫入儀主機，以免影響使用壽命和測試精度。
3、數顯貫入深度表應輕拿輕放，注意保護測頭，以防摔落。
4、貫入儀每年至少應在法定計量部門校準一次。
常見故障及排除編輯
現象1.無法掛起鉤： 原因掛鉤磨損或螺母磨損， 處理方法：返回廠家更換掛鉤或更換螺母。
現象2 貫入力很低： 原因工作彈簧斷裂，處理方法：返回廠家更換彈簧，重新校準。
現象3.掛鉤后釋放不了: 原因：貫入桿端頭被卡住， 處理方法：貫入桿另一端用錘用力敲擊一下 。
現象4.貫入深度測量表測頭斷了： 原因人為摔壞， 處理方法：更換測頭或重新購買一只貫入深度測量表。
現象5.測釘插不進去： 原因貫入儀主機空彈了， 處理方法：松開小螺帽，將測釘座口擴開[1]
使用說明：編輯
貫入檢測步驟
1、 用砂輪片將砌縫表面打磨平整。
2、 將測釘插入貫入桿的測釘座中，測釘******朝外。
3、 左手水平托住貫入儀，右手將搖柄套入儀后部的螺母上，然后順時針旋轉7~9圈，妝發現扳機晃動一下，表明貫入儀掛起鉤已掛上，此時停止搖柄順時針旋轉，改為逆時針旋轉，將螺母退回貫入桿末端，這時貫入儀便可進入下面的檢測了。
4、 檢測時，一手水平托住貫入儀，讓貫入儀的扁頭與打磨平整的砌縫表面接觸上，另一手扣動扳機，貫入儀自由釋放能量，這樣***完成了一次檢測；移開貫入儀及測釘，用吹風器吹吸一下測孔。
5、 ***后用深度測量表測量測 深度，從表盤上的直接讀取測量表顯示值di，并記錄在記錄表中，貫入深度按下式計算： di=20.00-di′
這樣***完成了次完整的檢測工作，查測強曲線便知砂漿強度。
測點布置
1、 檢測砌筑砂漿抗壓強度時，應以面積不大于25m2的砌體構件或構筑物為一個構件。
2、 按批抽樣檢測時，應取齡期相近的同樓層、同品種、同強度等級砌筑砂漿且不大于250m2砌體為一批，帛樣數量不應少于砌體總構件的30%，且不應少于6個構件。基礎砌體可按一個樓層計。
3、 被檢測灰縫應飽滿，其厚度不應小于7mm，并應避開豎縫位置、門窗洞口、后砌洞口和預埋件的邊緣。
4、 多孔磚砌體和空斗墻砌體的水平灰縫深度應不大于30mm。
5、 檢測范圍內的飾面層、粉刷層、勾縫砂漿、浮漿以及表面損傷層等，應清除干凈；應使待測灰縫砂漿暴露并經抽樣調查平整后在進行檢測。
6、 每一構件應測試16點，測點應均勻分布在構件的水平灰縫上，相鄰測點水平間距不宜小于240mm，每條灰縫測點不宜多于2點
| |||||
